Case in legno, Pareti Esterne Isolate, sistema a Telaio

Se hai utilizzato questo prodotto nel tuo progetto. Clicca qui per pubblicare il tuo progetto su Syncronia!

Descrizione

Modelli 3D e files 2D di pareti esterne a telaio e in X-Lam per progettare edifici in legno.



...Leggi di più

Modelli 3D e files 2D di pareti esterne a telaio e in X-Lam per progettare edifici in legno.



Novellocase è un’azienda italiana produttrice di strutture prefabbricate in legno su misura, realizzate sulla base di progetti personalizzati. In questa pagina è possibile scaricare gratuitamente i file 3D CAD ed i modelli BIM relativi alle pareti esterne Novellocase (realizzati in collaborazione con Autodesk), utili per iniziare a progettare edifici in bioarchitettura.

Novellocase mette a disposizione i file 3D e 2D relativi a pareti esterne in legno realizzate per mezzo di due differenti tecnologie costruttivetecnologia a telaio e tecnologia X-Lam.

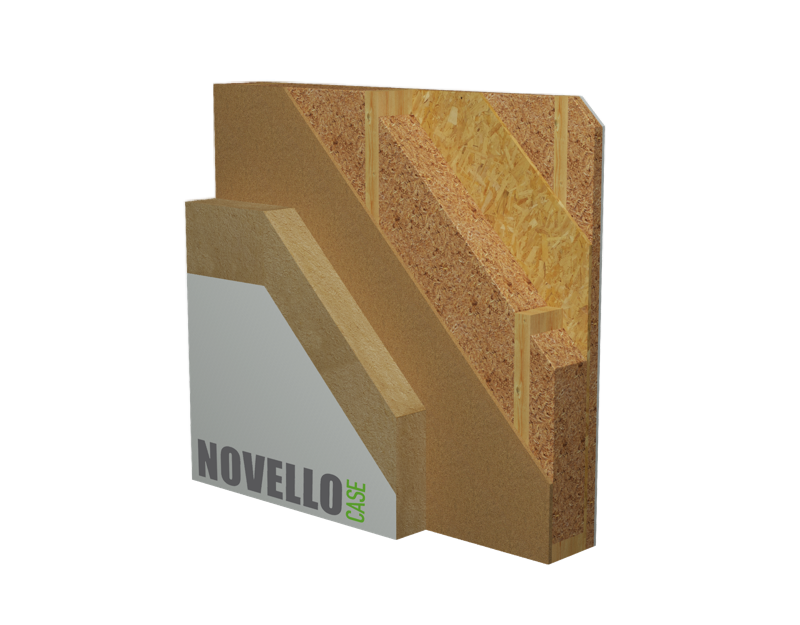

PARETE IN LEGNO ESTERNA ISOLATA, SISTEMA A TELAIO, SPESSORE TOTALE 16 CM, CON CONTROPARETE IMPIANTI
Le pareti in legno strutturali sono realizzate con tecnologia a telaio in legno di abete bilama. Tali pareti prefabbricate hanno spessore totale di 16 cm, con controventatura con pannelli in OSB/3 sul lato interno e tamponamento con pannelli rigidi in fibra di legno DWD sul lato esterno, coibentate internamente con materiale isolante. È possibile prevedere la disposizione di una barriera o freno al vapore sul lato interno, da valutare a seguito di verifiche termo-igrometriche.


La parete portante in legno a telaio è disponibile in tre diverse varianti:
-    coibentazione con cappotto in fibra di legno;
-    coibentazione con cappotto in lana di roccia;
-    rivestimento esterno in tavole di larice.


La parete in legno portante è dotata di controparete impianti nel lato interno: vano tecnico per il passaggio degli impianti è realizzato con lastra gessofibra di spessore 12,5 mm e riempito con materiale isolante. All’interno del vano tecnico sono presenti le tubazioni corrugate per l’impianto elettrico e le scatole per la futura installazione dei frutti. Le pareti in legno possono essere dotate di pannelli removibili da applicare ove a progetto siano le previste installazioni termoidrauliche.

N.B. Il rivestimento interno in gessofibra fornisce un’elevata resistenza ai carichi, resistenza all’umidità, resistenza al fuoco ed isolamento acustico.


PARETE IN LEGNO ESTERNA ISOLATA, TECNOLOGIA X-LAM, SPESSORE TOTALE 16 CM
Le pareti in legno strutturale x-lam sono realizzati con pannelli M1 SBP crossplan in legno lamellare a strati incrociati incollati con orientamento trasversale degli strati esterni (DQ) spessore complessivo 16 cm, 5 strati (5s).


La parete in X-Lam di Novellocase è disponibile in tre diverse varianti:
-    coibentazione con cappotto in fibra di legno;
-    coibentazione con cappotto in lana di roccia;
-    rivestimento esterno in tavole di larice.


Files per progettare edifici in legno e in bioarchitettura – Pareti esterne in legno a telaio e in x-lam
Le pareti interne portanti prodotte da Novellocase ed in generale tutti gli elementi dell’edificio, possono essere forniti a diversi livelli di finitura: dal grezzo al grezzo avanzato, fino agli edifici completi “chiavi in mano”.

In alto a destra in questa pagina puoi effettuare il download gratuito di tutti il files che ti possono servire per la realizzazione del tuo progetto in bioedilizia. Oltre alle pareti esterne in legno isolate di Novellocase puoi scaricare: schede tecniche, cataloghi e textures 3D già pronte nel formato 3ds Max (MAT) e in formato jpg con tutte le mappe per il rendering separate in modo da poter essere importate in qualsiasi software di progettazione architettonica 3D, sia CAD che BIM.
Il formato 3D di textures BIM è stato realizzato includendo nel file tutte le informazioni e le caratteristiche tecniche utili a progettare con le pareti esterne in legno isolate.
Tutti i file 3D, sia quelli BIM che quelli CAD, sono stati realizzati in collaborazione con Autodesk.



Sono disponibili per il download gratuito anche altri file necessari alla progettazione di edifici in legno completi:
-    Modelli 3d BIM pareti in legno portanti interne
-    Modelli 3d BIM pareti in legno divisorie interne
-    Modelli 3d BIM solai in legno interpiano
-    Modelli 3d BIM coperture in legno



Novellocase fornisce assistenza tecnica e progettuale ai professionisti che propongono i loro progetti per le case in legno e in bioedilizia. Novellocase promuove attivamente l'attività dei progettisti che progettano case in legno. Visita il sito www.novellocase.it e visita l'area progettisti.
